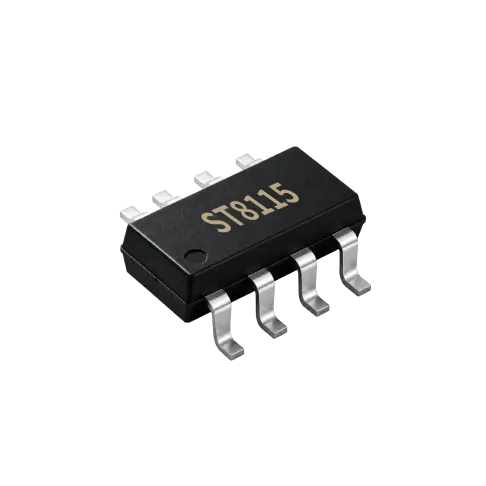

ST8115 18W 原边AC-DC转换器
参数规格
Power12W/18W continuous (wide range); Peak 15W/20W
Standby Power Consumption<0.1W (standby below 0.1W)
Control ModeHigh-Performance Current-Mode PWM
Frequency52/60/68kHz (typ. 60kHz)
Power Device CharacteristicsIntegrated 700V high-voltage power switch (bipolar); BVcbo=700V; output limit current 0.6A/0.65A/0.7A
CharacteristicsBuilt-in HV startup current source for fast startup, efficiency-management control with standby <0.1W, OVP/UVP/short-circuit protection, overload/over-temperature protection, precise temperature compensation & cycle-by-cycle current control, low startup & operating current, adaptive frequency foldback for low EMI, high efficiency meeting ENERGY STAR 2.0
PackageDIP8 / DIP7
产品详情
产品简介
ST8115 是一款面向高性价比 AC/DC 转换应用的高性能电流模式 PWM 控制器，85~265V 宽电压输入下连续输出达 12W/18W，峰值输出达 15W/20W，优化的电路架构配合高性价比双极工艺最大限度降低系统总成本。控制器以典型反激拓扑构成简洁的 AC/DC 转换器，内部启动电路采用独特的电流汲取方案，利用外部功率三极管的电流放大完成启动，显著降低启动电阻功耗；轻载下自动降低工作频率，实现极低待机功耗。当 VCC 达到 9.9V/12V/22.5V 时，内部过压保护钳位输出，防止光耦或反馈环路失效导致的电压过冲；内置过载与变压器饱和保护、带迟滞的过温保护，限流值可通过外部电阻 Rs 编程，以适配不同功率需求。
产品特性
- 集成 700V 高压功率开关管
- 内置高压启动电流源，快速启动
- 内置能效控制，待机功耗低于 0.1W
- 集成过压、欠压与短路保护
- 集成过载与过温保护
- 精确温度补偿，精确逐周期电流控制
- 低启动电流与低工作电流
- 自适应频率回转设计，EMI 低
- 高转换效率，满足能源之星 2.0
- 宽压输出功率 12W/18W，高压输入 15W/20W
- 外围元件少，系统总成本低
典型应用
- 电源适配器
- 便携设备充电器
- DVD / DVB 电源
- 电池充电器
- ATX 待机电源
