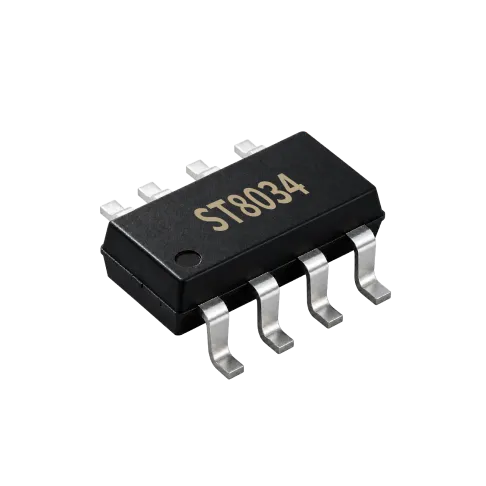

ST8034 16V 4A 同步整流DC-DC降压转换器

Name: ST8034 16V 4A 同步整流DC-DC降压转换器
Brand: 燊塔科技
SKU: ST8034

ST8034

ST8034 是一款宽输入范围、高效率同步整流 DC-DC 降压转换器，输入电压范围 4.2~16V，可提供最大 4A 输出电流，基准电压 0.923V，适合低输出电压应用。芯片采用电流模式 PWM 控制，允许使用小型陶瓷电容与小型电感并保持低输出纹波；集成内部同步整流，无需外部肖特基二极管，轻载时自动进入省电模式，进一步扩展高效率工作范围，轻载效率高达 95%。具备电感短路保护、逻辑控制关断、热关断与欠压锁定功能。采用 ESOP8 封装，广泛应用于液晶电视、笔记本电脑、FPGA 电源与 LED 驱动。

在线咨询

参数规格

Input Voltage (VIN)4.2~16V

Output Current (IOUT)4A

Output Voltage (VOUT/FB)Ref 0.923V (0.904~0.942V)

FB/VOUT Accuracy-

Current Consumption (IQ)0.5mA (operating)

Switching Frequency500kHz (fixed)

Modulation ModePWM (current-mode, PSM at light load)

SynchronousSynchronous

Typical PerformanceUp to 95% efficiency (light load); wide input 4.2~16V; inductor short-circuit protection; UVLO & OTP; power-save mode extends high-eff range

PackageESOP8

产品详情

产品简介

ST8034 是一款宽输入范围、高效率的 DC-DC 降压开关稳压器，可提供最大 4A 输出电流。电流模式 PWM 控制允许使用小型外部元件，如陶瓷输入输出电容与小型电感，同时保持低输出纹波。芯片集成内部同步整流，省去外部肖特基二极管；并采用专有控制方案，轻载时自动切换至省电模式，从而扩展高效率工作范围。ST8034 是需要宽输入范围的 DC-DC 降压应用中高效、可靠的解决方案，采用 ESOP8 封装。

产品特性

宽输入工作范围：4.2V~16V
轻载效率高达 95%
可提供 4A 输出电流
无需外部肖特基二极管
电感短路保护
电流模式控制
0.923V 基准电压，适合低输出电压
逻辑控制关断
热关断与欠压锁定
ESOP8 封装

典型应用

液晶电视
笔记本电脑
FPGA 电源
LED 驱动

相关推荐

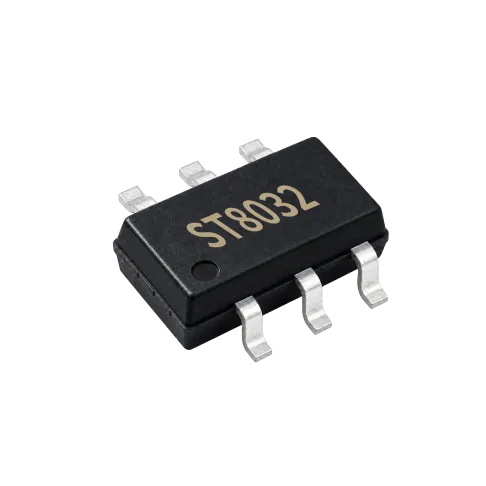

ST8032

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 4.2~18V

Output Current (IOUT) 2A

Output Voltage (VOUT/FB) Ref 0.8V (0.784~0.816V)

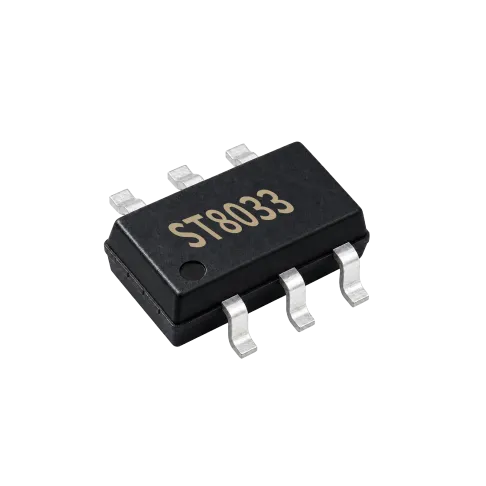

ST8033

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 4.5~16V

Output Current (IOUT) 3A(max)

Output Voltage (VOUT/FB) Ref 0.8V (0.784~0.816V)

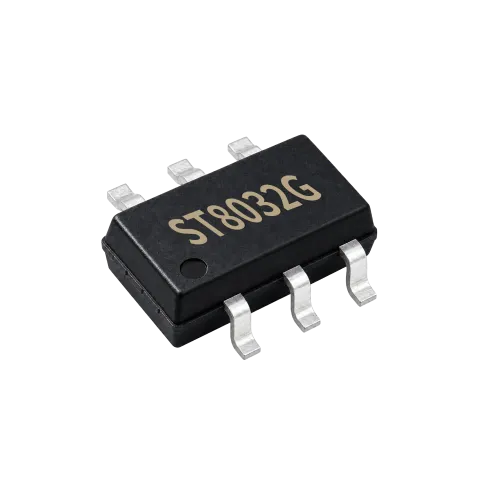

ST8032G

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 4.5~18V

Output Current (IOUT) 2A

Output Voltage (VOUT/FB) Ref 0.8V (0.784~0.816V)

ST8028

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 2.6~5.5V

Output Current (IOUT) 1.5A(max)

Output Voltage (VOUT/FB) 0.6V~VIN; ref 0.6V (0.588~0.612V)

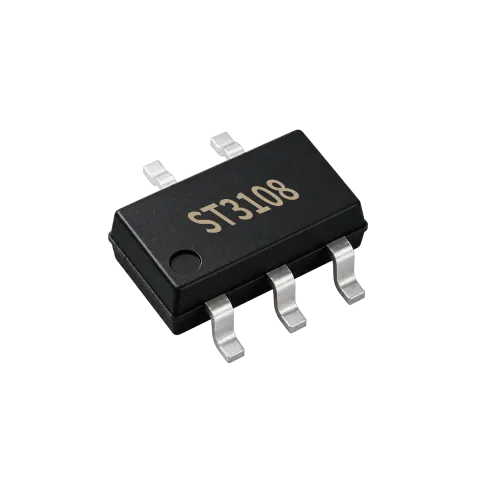

ST3108

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 2.5~5.5V

Output Current (IOUT) 2A(typ)/2.5A(max)

Output Voltage (VOUT/FB) 0.8~3.6V internal (3.3V±2.0%)

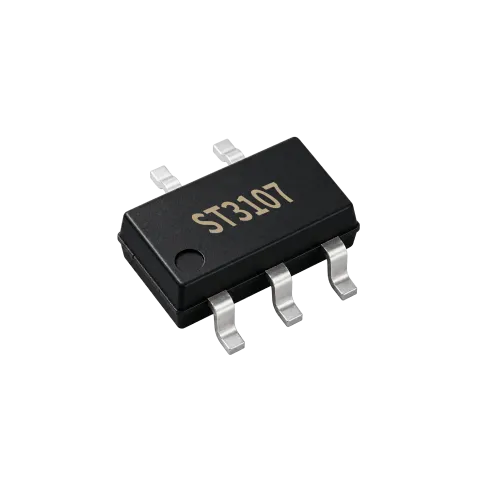

ST3107

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 2.06~6.0V

Output Current (IOUT) 200mA

Output Voltage (VOUT/FB) 1.0~4.0V internal (1.8/3.0/3.3V)

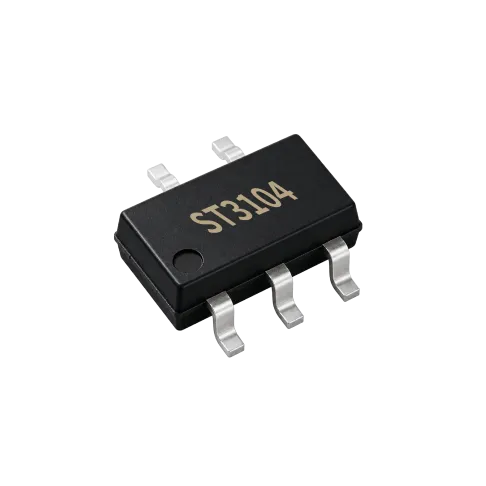

ST3104

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 2.8~6V

Output Current (IOUT) 2A

Output Voltage (VOUT/FB) FB=0.6V (0.588~0.612V), externally set

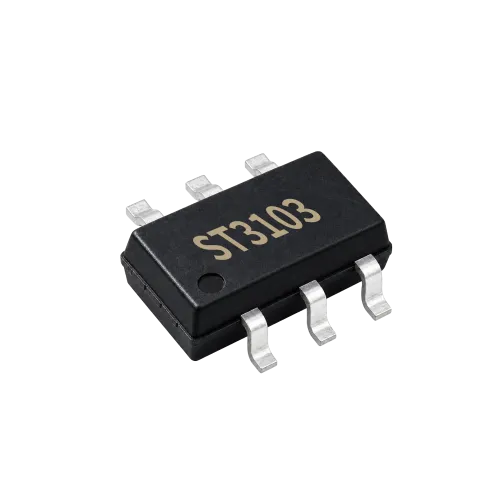

ST3103

电源管理IC——DC-DC降压转换器

Input Voltage (VIN) 2.5~5.5V

Output Current (IOUT) >1A

Output Voltage (VOUT/FB) FB=0.6V (0.588~0.612V), output 0.6V~VIN

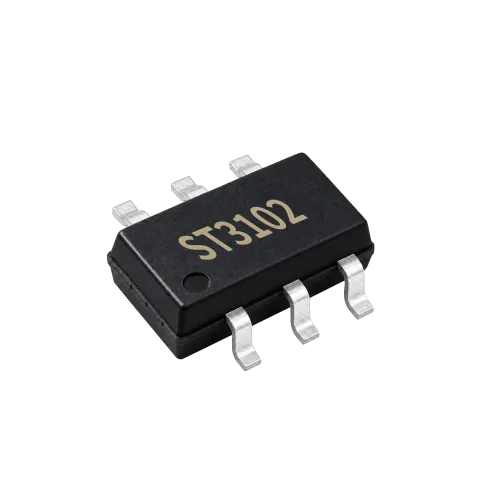

ST3102
